A Revolução na Criação de As Built: De Matterport a BIM em Horas

Rubens Martins • 15 jul 2024 • Matterport

A Revolução na Criação de As Built: De Matterport a BIM em Horas

Introdução

No mundo da arquitetura e engenharia, a precisão e a eficiência são cruciais para o sucesso de qualquer projeto. Uma das áreas que tem experimentado avanços significativos é a criação de modelos As Built, que documentam as condições reais de um edifício após sua construção. Com a integração da tecnologia Matterport e Building Information Modeling (BIM), arquitetos e engenheiros agora podem transformar digitalizações em modelos BIM em um tempo recorde. Este artigo explora essa revolução e como ela está transformando a indústria.

A Tecnologia Matterport

O que é Matterport?

Matterport é uma tecnologia de captura de realidade 3D que permite a criação de modelos digitais detalhados e precisos de espaços físicos. Utilizando câmeras 3D, a tecnologia Matterport captura imagens de alta resolução e dados espaciais, que são processados para criar um modelo tridimensional imersivo e navegável.

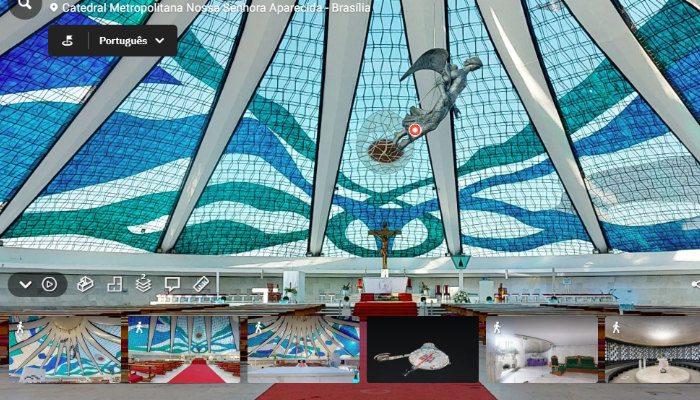

Catedral de Brasília

Vantagens do Matterport para Arquitetos e Engenheiros

  1. Precisão e Detalhamento: As digitalizações Matterport fornecem um nível de precisão que facilita a identificação de detalhes arquitetônicos e estruturais críticos.
  2. Eficiência: O processo de digitalização é rápido e reduz significativamente o tempo necessário para a documentação das condições reais do edifício.
  3. Facilidade de Compartilhamento: Os modelos 3D criados podem ser facilmente compartilhados com todos os stakeholders, promovendo uma melhor comunicação e colaboração.

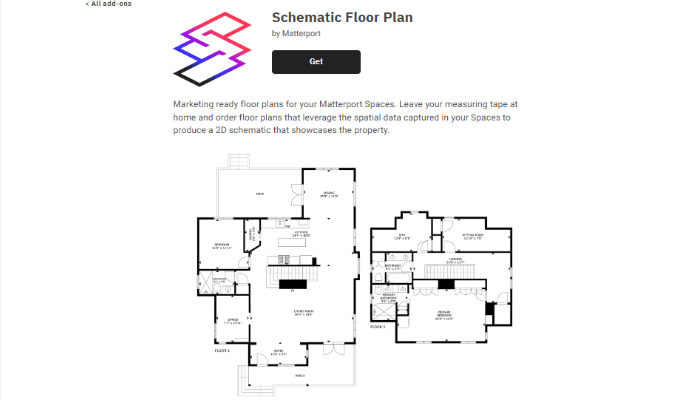

Planta Esquemática

Captura de Nuvem de Pontos e Conversão para BIM: O Futuro das Edificações

O que é a Captura de Nuvem de Pontos?

A captura de nuvem de pontos envolve o uso de tecnologias de escaneamento 3D para coletar dados precisos sobre a geometria de edificações existentes. Esses dados são representados como uma coleção de pontos no espaço tridimensional, formando uma "nuvem" que pode ser manipulada digitalmente.

Benefícios da Captura de Nuvem de Pontos para Arquitetos e Engenheiros

  1. Precisão e Detalhamento: A nuvem de pontos proporciona uma representação extremamente precisa das condições reais de uma edificação, minimizando erros e omissões comuns em levantamentos tradicionais.
  2. Economia de Tempo: Com dados detalhados e precisos, arquitetos e engenheiros podem reduzir significativamente o tempo gasto em medições manuais e retrabalhos, permitindo um fluxo de trabalho mais eficiente.
  3. Base para Renovação e Retrofit: Edificações existentes podem ser digitalizadas para criar modelos BIM que servem como base para projetos de renovação e retrofit, garantindo que todas as alterações sejam compatíveis com a estrutura atual.

A Conversão para BIM

O que é BIM?

Building Information Modeling (BIM) é uma metodologia que envolve a criação e gerenciamento de representações digitais das características físicas e funcionais de um edifício. A integração da nuvem de pontos com o BIM resulta em modelos 3D altamente detalhados e precisos, que facilitam o planejamento, design, construção e manutenção de edificações.

Vantagens do BIM para Profissionais da Construção

  1. Colaboração Aprimorada: O BIM facilita a colaboração entre todas as partes envolvidas no projeto, desde arquitetos e engenheiros até construtores e proprietários. A transparência e o compartilhamento de informações em tempo real reduzem a possibilidade de conflitos e atrasos.
  2. Simulações e Análises: Com o BIM, é possível realizar simulações de desempenho do edifício, análise de energia, e até mesmo prever o ciclo de vida da construção, permitindo decisões mais informadas e sustentáveis.
  3. Documentação Automatizada: A metodologia BIM permite a criação automática de documentos de construção detalhados, reduzindo o tempo e esforço necessários para gerar desenhos e especificações manuais.

Integração Matterport e BIM: Um Novo Paradigma

Como Funciona a Integração?

A integração de digitalizações Matterport com BIM envolve a conversão dos dados capturados em modelos 3D utilizáveis em softwares BIM. Esse processo pode ser realizado por meio de ferramentas e plugins que permitem a importação direta das digitalizações para plataformas BIM, como Revit.

Etapas da Integração

  1. Captura da Digitalização Matterport: Utilizando uma câmera Matterport, o espaço é digitalizado, gerando um modelo 3D.
  2. Processamento dos Dados: As digitalizações são processadas na plataforma Matterport para gerar um modelo navegável.
  3. Conversão para BIM: Utilizando ferramentas de conversão, como o Matterport to Revit Plugin, os dados 3D são importados para o software BIM, criando um modelo BIM detalhado.

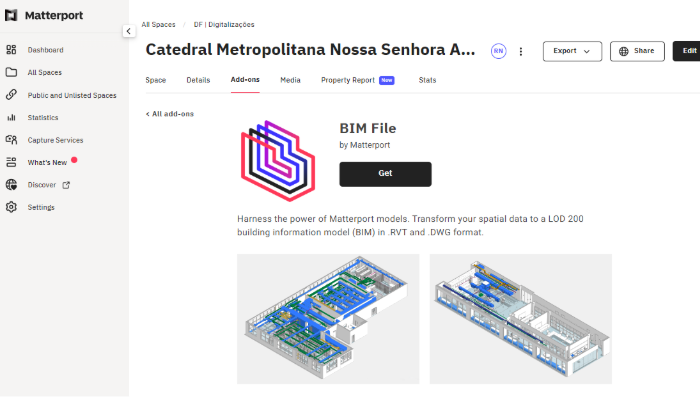

Download BIM

Vantagens da Integração

  1. Economia de Tempo: A integração permite a criação de modelos As Built em uma fração do tempo comparado aos métodos tradicionais.
  2. Precisão Melhorada: A precisão das digitalizações Matterport, combinada com a capacidade de modelagem do BIM, resulta em modelos altamente detalhados e precisos.
  3. Colaboração Facilitada: Com modelos 3D compartilháveis e integrados, a comunicação entre equipes de projeto é aprimorada, facilitando a tomada de decisões.

Casos de Uso e Exemplos Práticos

Reformas e Retrofits

Para projetos de reforma, a documentação precisa das condições existentes é crucial. A combinação de Matterport e BIM permite uma avaliação detalhada do espaço, facilitando o planejamento e execução das reformas.

Manutenção e Operações

Os modelos As Built criados podem ser utilizados para a gestão de manutenção e operações, proporcionando uma visualização clara das condições do edifício e auxiliando na identificação de áreas que necessitam de intervenção.

Documentação e Arquivo

A criação de modelos digitais detalhados também é valiosa para fins de documentação e arquivo, garantindo que informações precisas sobre o edifício estejam disponíveis para referência futura.

Revit Plugin

Conversão de Dados Matterport para BIM - Melhores Práticas

Planejamento Adequado

Realizar um planejamento detalhado antes da captura dos dados, identificando as áreas críticas e os elementos que precisam de maior precisão.

Utilização de Ferramentas Adequadas

Usar softwares especializados em conversão de dados 3D para BIM, como Autodesk ReCap, pode facilitar o processo e melhorar a precisão.

Calibração Regular dos Equipamentos

Manter os equipamentos de captura calibrados e atualizados garante a coleta de dados mais precisos.

Treinamento da Equipe

Investir em treinamento para a equipe que realiza a captura e a conversão dos dados, garantindo que estejam familiarizados com as melhores práticas e as ferramentas utilizadas.

Validação Contínua

Implementar um processo contínuo de validação dos dados capturados e convertidos, verificando a precisão e a consistência do modelo BIM.

Benefícios dos Modelos As-Built para Retrofit

  1. Precisão na Documentação: Modelos as-built fornecem uma documentação precisa das condições atuais da edificação, essencial para planejar intervenções de retrofit.
  2. Redução de Riscos: Identificação prévia de problemas estruturais ou de layout reduz os riscos de surpresas durante a execução do retrofit.
  3. Melhoria na Comunicação: Modelos 3D detalhados facilitam a comunicação entre arquitetos, engenheiros e clientes, garantindo que todos os stakeholders estejam alinhados.
  4. Otimização de Custos: A precisão dos modelos as-built permite um planejamento mais eficaz e redução de custos associados a retrabalhos e ajustes durante a obra.
  5. Planejamento de Intervenções: Permite um planejamento mais detalhado das intervenções necessárias, otimizando o cronograma de execução.
  6. Apoio à Tomada de Decisão: Modelos detalhados fornecem uma base sólida para a tomada de decisões informadas durante todas as fases do retrofit.
  7. Simulações e Análises: Facilita a realização de simulações e análises estruturais, térmicas e energéticas, melhorando a eficiência do retrofit.
  8. Facilidade na Atualização: Modelos BIM são facilmente atualizáveis, permitindo incorporar modificações e ajustes conforme necessário.
  9. Preservação do Patrimônio: No caso de edifícios históricos, os modelos as-built ajudam a preservar e restaurar fielmente os elementos arquitetônicos originais.
  10. Aumento do Valor do Imóvel: Imóveis com documentação e modelos atualizados têm maior valor de mercado e atraem mais investidores.

A utilização de Matterport em combinação com BIM pode transformar significativamente o processo de retrofit, oferecendo benefícios tangíveis que vão desde a precisão na documentação até a otimização de custos e recursos. Implementar as melhores práticas discutidas ajuda a superar os desafios técnicos, garantindo resultados de alta qualidade e precisão.

Conclusão

Investir na captura da nuvem de pontos de edificações que não possuem seus projetos em BIM acelera em mais de 70% a confecção do modelo. Esse avanço não só economiza tempo, mas também reduz custos, fazendo com que o investimento em tecnologias como Matterport se pague rapidamente. Portanto, a adoção dessas ferramentas representa benefícios significativos tanto em termos de custo quanto de tempo, tornando-se uma escolha estratégica para qualquer profissional envolvido em projetos de retrofit.
