Como inserir cotas inclinadas no Revit

Cláudia Vieira • 26 abr 2021 • Autodesk Revit

Como inserir cotas inclinadas no Revit

Quando chegamos no momento de colocar as cotas no nosso projeto, podemos ter um pouco de dificuldade nas cotas inclinadas, mas não é tão complicado quanto parece!

Na hora de cotar um elemento, o Revit identifica várias opções de parâmetros para adicionar uma cota. Na hora de cotarmos um elemento inclinado, muitas vezes não conseguimos com tanta prontidão. Porém é um processo bem simples.

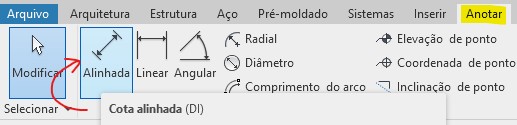

Vamos começar selecionando a cota alinhada, na aba anotar.

cota-alinhada-do-revit-eng-dtp-multimidia

No exemplo estou utilizando o detalhamento alto.

Ao chegar perto da parede inclinada, aproxime o ponteiro do mouse no canto da parede.

O Revit geralmente identifica a face inteira do elemento e não as extremidades da parede inclinada.

Para conseguirmos selecionar o que queremos, com o mouse ainda próximo do canto da parede, aperte a tecla TAB (quando estamos no processo de selecionar um elemento, antes de clicar, ao apertar TAB, o Revit alterna os elementos que podem servir de ancoragem para a seleção)

Perceba que conforme os possíveis pontos de ancoragem aparecem em azul, a quina se transforma em um pontinho azul de seleção.

Pode ser que você tenha que apertar algumas vezes para conseguir selecionar a quina.

Irá aparecer desta forma:

quina-objeto-revit-eng-dtp-multimidia

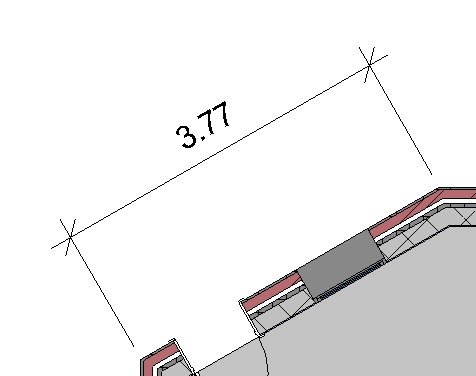

Quando identificar este ponto, dê um clique e faça o mesmo processo do outro lado, até conseguir sua cota inclinada.

ponto-identificado-cota-inclinada-eng-dtp-multimidia

E pronto! Cota devidamente colocada.

Uma dica é ao pressionar TAB, você pode também manter pressionada a tecla shift, desta maneira a seleção pode ficar mais rápida.
