Como exportar do Revit para AutoCAD?

Cláudia Vieira • 20 abr 2021 • Autodesk Revit

Como exportar do Revit para AutoCAD?

Caso haja a necessidade de enviar o seu projeto para o formato CAD, é um processo bem simples do Revit para o AutoCAD. Como trabalhamos com modelo 3D no Revit e 2D no AutoCAD, o que seria enviado do Revit seriam basicamente as vistas do projeto.



• Primeiramente precisamos selecionar a vista que queremos exportar no Navegador de projetos.

navegador-de-projetos-revit-eng-dtp-multimidia



• Com a vista desejada aberta, vá até a aba Arquivo > Exportar > Formatos CAD > DWG.

formatos-dwg-revit-eng-dtp-multimidia

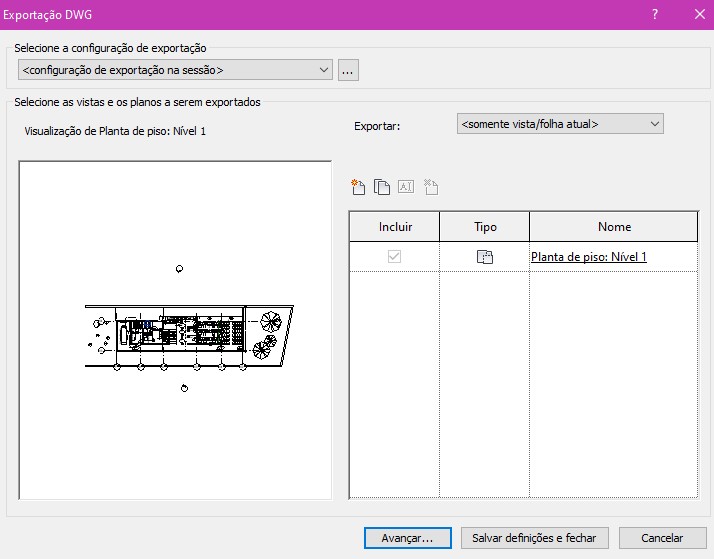

• Uma janela Exportação DWG irá abrir e agora iremos configurar alguns pontos.

exportacao-dwg-configuracao-eng-dtp-multimidia



• O Revit, diferente do AutoCAD, não utiliza camadas, então precisamos ajustar em ‘Selecione a configuração de exportação’

selecione-a-configuracao-de-exportacao-eng-dtp-multimidia



Com a janela ‘Modificar as configurações de exportação para DWG/DFX’ aberta, iremos ajustar as configurações para a nova vista.

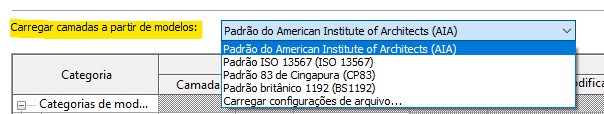

• Em carregar camadas a partir de modelos, podemos escolher entre 4 modelos ou carregar algum outro, mas no caso utilizarei o (AIA). Depois você poderá fazer alterações, se achar necessário, no AutoCAD.

padrao-aia-revit-eng-dtp-multimidia



• Em Categorias temos opções que podem gerar diversas camadas para o arquivo.

Em “Projeção” e “Cortar”, temos as configurações de vista em planta e corte e abaixo de cada uma temos mais algumas opções, como camada, Id de cor e Modificadores de camada.

Essas camadas seguem o padrão escolhido (AIA neste exemplo), mas podem ser alteradas individualmente a qualquer momento.

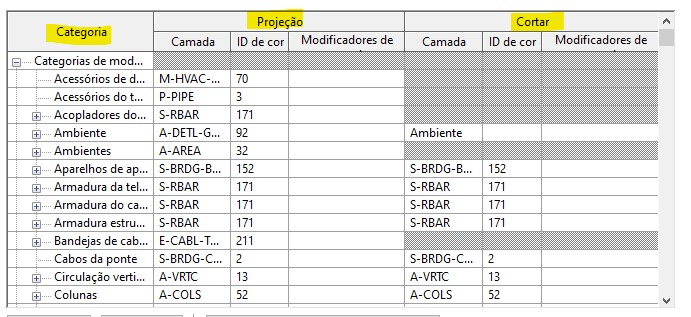

Conseguimos mudar o nome clicando no campo corresponde e alterando em Camadas.

mudar-nome-em-camadas-revit-eng-dtp-multimidia



Em ID de cor é possível escolher a numeração correspondente a cor desejada.

• No campo Modificadores de camada podemos gerar mais detalhes a camada, informando a fase do elemento. Essas mudanças podem ser feitas ao clicar no campo que deseja adicionar informação e selecionar “Adicionar/Editar”, selecionar o item desejado e clicar para acrescentar.

modificadores-de-camada-revit-eng-dtp-multimidia

Outras abas podem ser alteradas, como: padrões, linhas, fontes e textos, cores, sólidos.

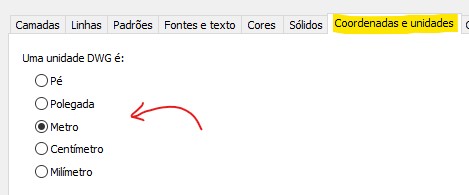

• ATENÇÃO! Em ‘Coordenadas e Unidade’ por padrão o Revit exporta o arquivo em milímetros, independente da unidade em que o arquivo se encontra. Para alterar a unidade, altere no campo ‘Uma unidade DWG é’

unidade-metro-revit-eng-dtp-multimidia



Em ‘Base do Sistema’ só faça alterações se estiver trabalhando com arquivo vinculado.

• Em Geral, vários pequenos ajustes podem ser feitos.

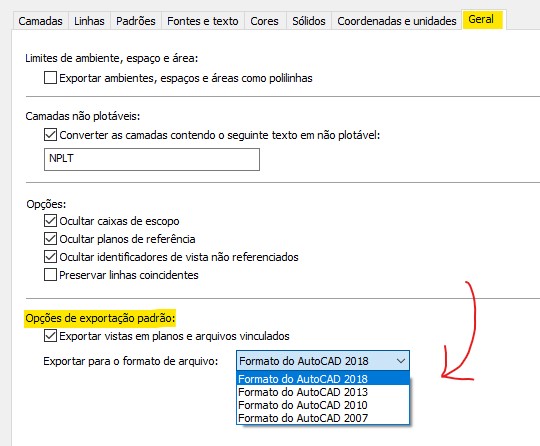

No campo ‘Opções de exportação padrão’ é possível definir em qual versão do AutoCAD este arquivo poderá ser aberto. Mude se necessário.

opcoes-de-exportacao-padrao-revit-eng-dtp-multimidia

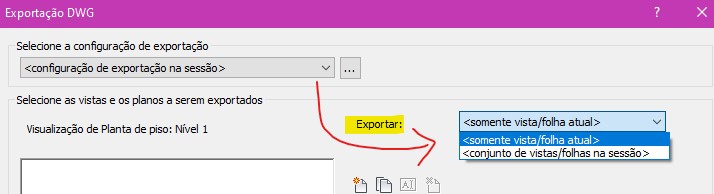

• Depois de realizar os ajustes, clique em ok. Novamente na janela Exportação DWG, em exportar, modifique o que deseja exportar.

modificar-exportacao-revit-eng-dtp-multimidia



Depois clique em avançar. Escolha o local para salvar o arquivo DWG.

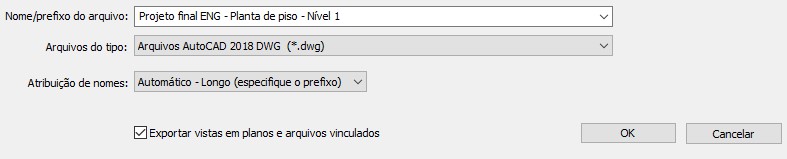

• Nesta janela ‘Exportar formatos CAD’ confira se as informações estão de acordo e clique em ok para salvar.

exportar-formatos-cad-no-revit-eng-dtp-multimidia



Confira outros artigos sobre tecnologias Autodesk em nosso blog tecnológico!
