Como configurar o norte para estudo solar no Revit

Cláudia Vieira • 15 dez 2020 • Autodesk Revit

Como configurar o norte para estudo solar no Revit



Sabemos que o Revit nos proporciona uma diversidade de recursos. Um recurso que pode ajudar muito a identificar como funciona o estudo solar de uma edificação é a configuração do sol.

Realizar o estudo solar correto, ou seja, localizando o norte real em seu projeto, pode ajudar a conduzir a construção de uma forma muito mais eficiente, pois sabemos onde o sol nasce e se põe e qual seria o melhor posicionamento das portas e janelas. Considerando uma edificação com janelas em todas as suas faces, na face voltada para lado sul, por exemplo, não teria sol em nenhum momento.

No Revit, conseguimos visualizar o norte em nosso ambiente 3D.

No cubo de visualização ou viewcube, o norte está voltado para cima, como padrão.



Como configurar o norte para estudo solar no Revit



Para fazer o estudo solar do seu projeto corretamente, precisaremos reposicionar o norte.

Vá em Navegador de projeto e dê um clique na Planta de piso do terreno.



Como configurar o norte para estudo solar no Revit



Em Propriedades, no campo Gráficos localize Orientação. Altere para ‘Norte verdadeiro’ na setinha ao lado direito.



Como configurar o norte para estudo solar no Revit



Agora iremos reposicionar o norte correto.

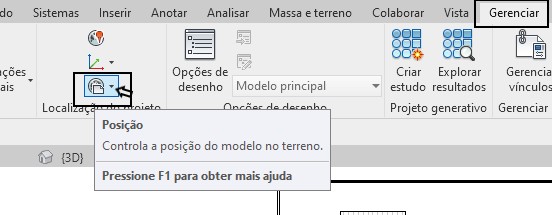

Na aba Gerenciar, painel Localização do Projeto, ative a opção ‘Rotacionar norte verdadeiro’.



Como configurar o norte para estudo solar no Revit         Como configurar o norte para estudo solar no Revit

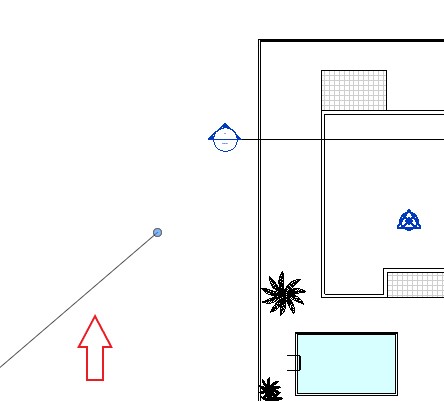

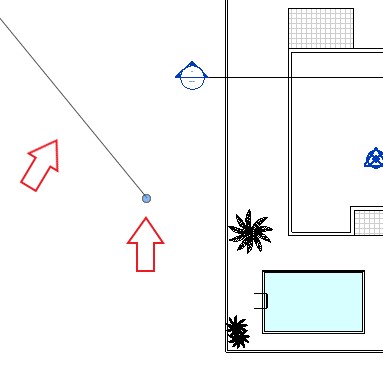

Uma linha será exibida, fixada. Você poderá movê-la clicando na bolinha azul, com o botão pressionado e arrastá-la para onde quiser.



Como configurar o norte para estudo solar no Revit

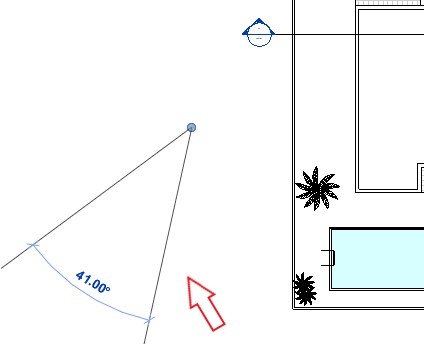

Você deve rotacionar a linha para a posição do norte correto e depois clicar. Depois de fazer isso, uma linha com o valor em ângulo aparece. Então, você a movimenta de acordo com a posição no norte e clica novamente.



Como configurar o norte para estudo solar no RevitComo configurar o norte para estudo solar no Revit



Agora seu projeto está alinhado em relação ao norte verdadeiro e você pode realizar o estudo solar precisamente!



Como configurar o norte para estudo solar no Revit

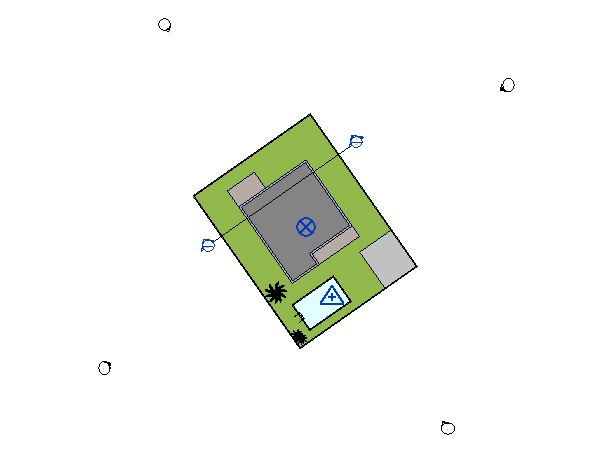

Atenção: apenas a sua planta do terreno ficará “torta”. Ao voltar para a planta de piso, esta estará normal.

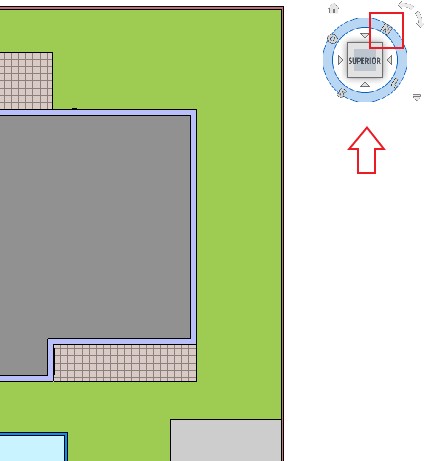

Ao abrir a vista 3D, sua viewcube mostrará o norte correto agora.



Como configurar o norte para estudo solar no Revit



Desta forma seu projeto terá um estudo solar de acordo com a posição correta do norte, facilitando um todo e garantindo uma iluminação natural coerente, além de poder ser observado o trajeto correto do sol nas quatro estações do ano e em diversos horários do dia.

Esta é apenas mais uma facilidade que o BIM nos proporciona.
